Is é lascthrealamh cnámh droma gach córas cumhachta leictreach nua-aimseartha. Ó chríochfoirt gineadóra gléasra cumhachta go dtí an painéal dáileacháin deiridh i bhfoirgneamh tráchtála, comhlíonann lascthrealamh na feidhmeanna riachtanacha a bhaineann le lascadh, cosaint, leithlisiú agus monatóireacht a choimeádann an chumhacht ag sileadh go sábháilte agus go hiontaofa. Gan é, ní bheadh oibriú rialaithe ná bainistiú sábháilte locht ar líonraí leictreacha indéanta.
De réir mar a fhásann an t-éileamh leictreachais domhanda, déantar líonraí cumhachta níos casta, agus luasghéaraíonn comhtháthú foinsí fuinnimh in-athnuaite, tá na ceanglais a chuirtear ar lascthrealamh ag athrú go tapa. Tá rátálacha seasaimh gearrchiorcaid níos airde, comhordú cosanta níos cliste, comhtháthú monatóireachta digiteacha, agus caighdeáin feidhmíochta comhshaoil níos déine ag athmhúnlú na sonraíochtaí a éilíonn fóntais, oibreoirí tionsclaíocha agus forbróirí bonneagair ar fud an domhain.
Soláthraíonn an páipéar bán seo scrúdú críochnúil ar theicneolaíocht lascthrealamh thar aicmí voltais — ó lascthrealamh dáileacháin ísealvoltais go príomhaonaid fáinne meánvoltais agus lascthrealamh ardvoltais iata miotail. Clúdaíonn sé na prionsabail innealtóireachta atá mar bhunús le gach catagóir táirge, na paraiméadair feidhmíochta agus na príomhchaighdeáin a rialaíonn sonraíocht, réimsí feidhmchláir phríomha, agus modheolaíocht struchtúrtha soláthair chun cinntí roghnúcháin teicneolaíochta a threorú.
Tá Lugao Power Co., Ltd ina phríomh-mhonaróir atá bunaithe sa tSín ar an raon iomlán voltais lascthrealamh, ag tairiscint táirgí atá deimhnithe do chaighdeáin IEC, ANSI, agus IEEE le cumas OEM, tacaíocht láidir innealtóireachta saincheaptha, agus taithí fhorleathan onnmhairithe domhanda. Cuireann an doiciméad seo i láthair freisin punann táirgí Lugao Power, cumais déantúsaíochta, agus suíomh iomaíoch mar chomhpháirtí soláthair iontaofa do thionscadail lascthrealamh domhanda.
Sháraigh an cumas giniúna leictreachais suiteáilte domhanda 9,000 GW in 2024 agus leanann sé ag fás ag thart ar 3% in aghaidh na bliana. Ní mór do gach vata den acmhainn sin — bíodh sé ginte ag gual, gás, núicléach, hidreafhuinneamh, gréine nó gaoithe — dul trí chórais lascthrealamh go minic ar a thuras ó ghineadóir go tomhaltóir. Ní ceist innealtóireachta amháin é oibriú iontaofa sábháilte an bhonneagair lascthrealamh seo; tá sé ina réamhriachtanas d'fheidhmiú na sochaí nua-aimseartha.
Cinntithigh ríthábhachtacha an iomaíochais eacnamaíoch iad rochtain leictreachais, iontaofacht líonra, agus luas leathnú an bhonneagair. Cosnaíonn bristeacha cumhachta de bharr teipeanna lascthrealamh na billiúin dollar in aghaidh na bliana ar gheilleagair thionsclaíocha i dtáirgeadh caillte agus trealamh damáiste. Os a choinne sin, cumasaíonn córais lascthrealamh dea-dheartha agus coinnithe i gceart líonraí ard-infhaighteachta a thacaíonn le gach rud ó oibríochtaí ospidéil go déantús leathsheoltóra go seirbhísí lárionad sonraí.
Bhí luach thart ar USD 127 billiún ar an margadh lascthrealamh domhanda in 2023 agus réamh-mheastar go bhfásfaidh sé ag CAGR de 6.8–7.9% i rith 2030, ag baint amach USD 200–215 billiún measta. I measc na bpríomhthiománaithe fáis tá:
| Réigiún | 2023 (USD B) | 2030F (USD B) | CAGR | Tiománaí bunscoile |
| Áise-Aigéan Ciúin | USD 52.4 | USD 87.6 | 7.6% | Dtionsclaíochta |
| Eoraip | USD 28.1 | USD 44.8 | 6.9% | Uasghrádú greille, deireadh de réir a chéile SF₆ |
| Meiriceá Thuaidh | USD 24.6 | USD 39.4 | 7.0% | Infra aosaithe, tógáil amach RE |
| Meán-Oirthear & Afraic | USD 12.3 | USD 22.1 | 8.7% | Leictriú |
| Meiriceá Laidineach | USD 9.6 | USD 15.7 | 7.2% | Leathnú greille |
Tábla 1 – Margadh Lascthrealamh Domhanda de réir Réigiúin, 2023–2030 (Táscach)
An téarma "lascthrealamhTagraíonn " i dteannta a chéile don mheascán de lasca dínasctha leictreacha, fiúsanna, scoradáin chiorcaid, agus trealamh rialaithe, cosanta, méadraithe agus monatóireachta gaolmhar atá le chéile mar chóras comhordaithe, comhtháite. Rialaíonn lascthrealamh, cosnaíonn agus aonraítear trealamh leictreach i gcórais chumhachta. Is é an comhéadan idir an líonra cumhachta agus na hualaí a bhfreastalaíonn sé, agus an mheicníocht forfheidhmithe do na scéimeanna cosanta agus rialaithe a choimeádann an líonra sábháilte.
D’fhéadfadh scála fisiceach raon a bheith ag cóimeáil lascthrealamh ó chlár dáileacháin aonair ísealvoltais a áitíonn cúpla céad milliméadar de spás balla, go fostáisiún ardvoltais gás-inslithe a chuimsíonn na mílte méadar cearnach. In ainneoin an raon scála seo, comhlíonann gach lascthrealamh an tacar céanna feidhmeanna bunúsacha.
| Feidhm | Cur Síos & Tábhacht |
| Ag aistriú | Ciorcaid leictreacha a dhéanamh agus a bhriseadh faoi ghnáthchoinníollacha oibriúcháin. Cumasaíonn sé athchumrú líonra pleanáilte, aistrithe ualaigh, agus leithlisiú trealaimh le haghaidh cothabhála. |
| Cosaint | Coinníollacha neamhghnácha a bhrath (forshrutha, ciorcaid ghearr, lochtanna talún, turais voltais) agus briseadh ciorcaid tapa a thionscnamh chun damáiste trealaimh a theorannú agus teipeanna cascáideacha a chosc. |
| Leithlis | Briseadh cruthaithe, sofheicthe, sábháilte leictreach a chruthú i gciorcad, a chuireann ar chumas an phearsanra oibriú ar threalamh dífhuinnimh gan riosca d’athfhuinnmhiú gan chuimhneamh. |
| Tomhas & Méadrú | Voltas, sruth, cumhacht, fuinneamh, fachtóir cumhachta, agus armónach a thomhas le haghaidh billeála, monatóireachta, bainistíocht ualaigh, agus measúnú cáilíochta cumhachta. |
| Monatóireacht & Rialú | Infheictheacht áitiúil agus iargúlta ar stádas ciorcad, coinníollacha aláraim, agus sláinte trealaimh a sholáthar; oibríochtaí cianaistrithe a chumasú trí SCADA nó córais uathoibrithe fostáisiúin. |
Tábla 2 - Na Cúig Phríomhfheidhm a bhaineann le Lascthrealamh
Is é an fheidhm lascthrealamh is tábhachtaí agus is éilithí go teicniúil ná briseadh srutha locht. Nuair a tharlaíonn ciorcad gearr i gcóras cumhachta, is féidir le sruthanna locht luachanna a bhaint amach 10–50 uair an ghnáthsruth oibriúcháin laistigh de na milleasoicindí. Mura gcuirtear isteach orthu go tapa, déanfaidh na sruthanna locht seo damáiste tubaisteach teirmeach agus meicniúil do cháblaí, claochladáin agus trealamh eile.
Ní mór don scoradán ciorcaid - an phríomhfheiste idirbhriste i gcomhthionól lascthrealamh - trí ghníomh a dhéanamh i seicheamh gasta: an locht a bhrath (trí athsheachadáin cosanta gaolmhara), na teagmhálacha leictreacha a scaradh, agus an stua atá idir na teagmhálaithe deighilte a mhúchadh. Is é an meicníocht díothaithe stua an príomh-dhifreálaí idir teicneolaíochtaí éagsúla scoradáin chiorcaid agus pléitear go mion é i gCaibidil 7.
Is é an t-aicmiú lascthrealamh is bunúsaí ná an leibhéal voltais ag a n-oibríonn sé. Cinneann an leibhéal voltais na himréitigh inslithe riachtanacha, leibhéil fuinnimh stua, toisí trealaimh, agus caighdeáin infheidhme. Is é an t-aicmiú voltas caighdeánach tionscail ná:
| Aicme Voltas | Raon Voltas | Feidhmchláir tipiciúla | Caighdeáin Bhunscoile |
| Voltas Íseal (LV) | Suas le 1,000 V AC | Dáileadh foirgneamh, rialú mótair, painéil thionsclaíocha | IEC 61439, IEC 60947, UL 508A |
| Meánvoltais (MV) | 1 kV – 52 kV | Dáileadh príomhúil, soláthar tionsclaíoch, tionscadail RE | IEC 62271-100/-200/-202 |
| Ardvoltas (HV) | 52 kV – 800 kV | Fostáisiúin tarchurtha, idirnaisc ghreille | IEC 62271-100 / -203, IEEE C37 |
| Ultra-Ardvoltas (UHV) | Os cionn 800 kV | Cnámh droma tarchuir fad-achair HVDC/HVAC | IEC 62271 (speisialta) |
Tábla 3 – Aicmiú Lascthrealamh de réir Leibhéal Voltais
Nóta:Athraíonn sainmhínithe ar “mheánvoltas” agus “ardvoltas” idir chomhlachtaí caighdeáin agus coinbhinsiúin réigiúnacha. I dtéarmaíocht an IEC, clúdaíonn HV gach voltas os cionn 1 kV, agus déantar idirdhealú eile idir "ardvoltas" (1–52 kV, ar a dtugtar MV uaireanta ag cleachtóirí) agus "foltas seach-ard" (EHV) os cionn 52 kV. Úsáideann an páipéar bán seo coinbhinsiún na gcleachtóirí: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Taobh amuigh den leibhéal voltais, déantar lascthrealamh a aicmiú de réir roinnt toisí tábhachtacha eile:
| Toise | Catagóirí |
| Insliú Meán | Aer-inslithe (AIS), Gás-inslithe SF₆ (GIS), Fholúis, Ola (oidhreacht), Tréleictreach soladach |
| Cineál Imfhálú | Miotal-iamh, Miotal-chumhdach, Cineál Cubicle, Cineál Oscailte (amuigh) |
| Cur isteach Meán | Soinneáin aeir, Ola, Fholúis, SF₆, CO₂ / aer glan (ag teacht chun cinn) |
| Laistigh / Lasmuigh | Lascthrealamh laistigh (timpeallacht rialaithe); Lascthrealamh lasmuigh (tógáil aimsirdhíonach) |
| Seasta / Aistarraingthe | Scoradáin chiorcaid sheasta (costas níos ísle, níos lú solúbthachta) vs. scoradáin in-aistarraingthe/tarraingt amach (cothabháil níos éasca, athsholáthar te) |
Tábla 4 – Toisí Breise Aicmithe Lascthrealamh
Feidhmíonn lascthrealamh ísealvoltais ag voltais chórais suas le 1,000 V AC (nó 1,500 V DC), a chlúdaíonn an chéim dheireanach den dáileadh cumhachta chuig úsáideoirí deiridh. Is é lascthrealamh LV an ceann is líonmhaire de réir comhairimh aonad in aon chatagóir lascthrealamh - go bunúsach tá na billiúin aonad suiteáilte ar fud an domhain i bhfoirgnimh chónaithe, tráchtála agus thionsclaíocha, ionaid sonraí, ospidéil agus áiseanna déantúsaíochta. In ainneoin a leibhéal voltais níos ísle, níl lascthrealamh LV simplí; ní mór do chórais LV nua-aimseartha sruthanna lochta móra a bhainistiú, timpeallachtaí armónacha casta, ard-dlúis ualaí nasctha, agus ceanglais maidir le cáilíocht cumhachta agus bainistíochta fuinnimh atá ag éirí níos sofaisticiúla.
Is gnách go n-ionchorpraítear na comhpháirteanna feidhmiúla seo a leanas i lascthrealamh ísealvoltais agus trealamh rialaithe (LVSCA), arna shainiú ag IEC 61439:

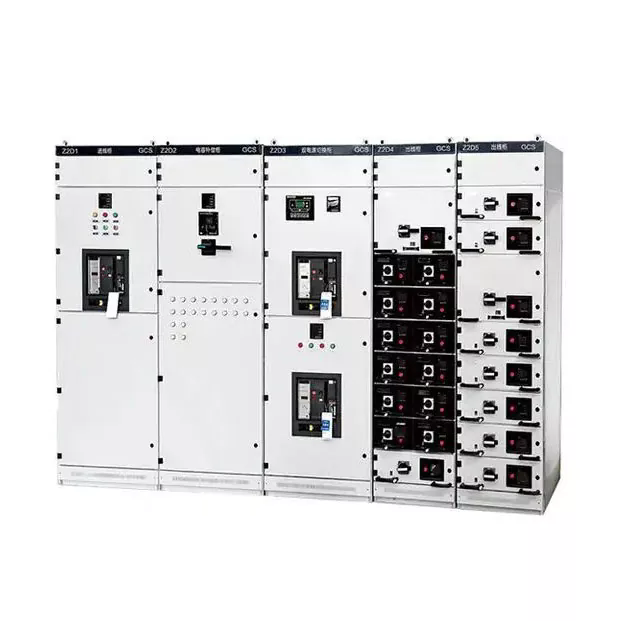

Fíor 1 — Lascthrealamh Príomhdháilte Ísealvoltais
Sainmhíníonn IEC 61439 go leor cineálacha lascthrealamh ísealvoltais agus cóimeálacha trealaimh rialaithe (LVSCAanna) bunaithe ar a dtréithe tógála agus feidhmiúla:
| Paraiméadar | Cur Síos & Luachanna tipiciúla |
| Voltas Rátáilte (Ue) | Voltas oibriúcháin an tionóil. Luachanna coitianta: 230/400 V, 400/690 V, 1,000 V. |
| Reatha Rátáilte (Isteach) | Uasmhéid sruth leanúnach is féidir leis an tionól a iompar gan dul thar teorainneacha teochta. Raon: 63 A go 6,300 A. |
| Seasamh Gearrchiorcad (Icw) | Seasann buaic-ama agus gearr-ama an sruth. Luachanna tipiciúla: 25 kA, 50 kA, 80 kA (1 s nó 3 s). |
| Toilleadh Briste (Icu / Ics) | Cumas briseadh gearrchiorcaid deiridh (Icu) agus seirbhíse (Ics) na scoradáin chiorcaid. Ní mór dó a bheith níos mó ná an t-uaslíon locht ionchasach ag an bpointe suiteála. |
| Céim Chosanta (IP) | IP3X íosta le haghaidh tionscail laistigh; IP54 nó IP65 le haghaidh timpeallachtaí lasmuigh nó timpeallachtaí crua de réir IEC 60529. |
| Foirm na hIdirscartha Inmheánaigh | IEC 61439 Foirmeacha 1–4b sainítear an deighilt idir aonaid fheidhmiúla agus barraí bus. Feabhsaíonn foirmeacha níos airde sábháilteacht agus srianadh lochtanna. |
Tábla 5 — Príomhpharaiméadair Theicniúla Lascthrealamh LV
Feidhmíonn lascthrealamh meánvoltais sa raon 1 kV go 52 kV agus is ionann é agus an príomhleibhéal lasctha agus cosanta do líonraí dáileacháin cumhachta. Faightear é ag críochfoirt tánaisteacha fostáisiúin tarchuir mórchóir, i bhfostáisiúin dáileacháin phríomha, in áiseanna móra tionsclaíochta, ag pointe nasctha na ngléasraí fuinnimh in-athnuaite, agus laistigh d’fhostáisiúin claochladáin de chineál bosca. Cinneann lascthrealamh MV luas imréitigh an locht, roghnaíocht cosanta, agus solúbthacht oibriúcháin an ghréasáin dáileacháin.
Tá an deighleog MV ag déanamh an chlaochlaithe teicneolaíochta is suntasaí ar aon chatagóir lascthrealamh, arna thiomáint ag deireadh a chur le gás SF₆, comhtháthú na cosanta agus na monatóireachta digiteacha, agus éilimh ailtireachtaí eangaí cliste.
| Cineál Tógála | Tréithe & Feidhmchláir |
| Lascthrealamh Miotail-Iata | Na codanna beo go léir atá faoi iamh laistigh d’imfhálú miotail talmhaithe, le urranna ar leith le haghaidh barraí bus, gléasanna lasctha, agus naisc chábla. Caighdeán do shuiteálacha MV nua-aimseartha laistigh (IEC 62271-200). |
| Lascthrealamh Clúdaithe Miotail | Fochatagóir ina bhfuil bacainní miotalacha iomlána idir na codanna beo agus na hurranna go léir. An leibhéal is airde de shrianadh lochtanna inmheánacha (IEC 62271-200 LSC2B). |
| Lascthrealamh Cineál Cubicle | Painéil cubicle neamh-stua-resistant curtha le chéile i línte. Níos eacnamaí ach le feidhmíocht locht stua níos ísle. |
| Lascthrealamh Gás-Inslithe (GIS) | Na codanna beo go léir atá faoi iamh i imfháluithe séalaithe SF₆-líonta nó gáis eile. An-dlúth, oiriúnach le haghaidh suiteálacha spás-srianta. |
| Lascthrealamh Aer-Inslithe (AIS) | Úsáideann insliú aeir laistigh de imfháluithe miotail nó struchtúir oscailte. Lorg níos mó ach níos simplí agus cost-éifeachtach. |
Is cóimeáil lascthrealamh MV dlúth, séalaithe sa mhonarcha é an Príomhaonad Fáinne (RMU) atá deartha le haghaidh líonraí dáileacháin imfháinne — an topology caighdeánach do chórais cáblaí MV uirbeacha agus fo-uirbeacha. Go hiondúil soláthraíonn RMU dhá shuíomh lasc friothálacha fáinne chomh maith le suíomh friothálacha claochladáin amháin nó níos mó le feistí cosanta.
Fíor 2 — Príomhaonad Fáinne (RMU): Lascthrealamh Dlúth MV do Líonraí Dáilte
Tá RMUanna ar fáil in dhá leagan inslithe phríomha:
| Teicneolaíocht | Prionsabal Oibriúcháin | Buntáistí Buntábhachtacha | Teorainneacha |
| Fholúis CB | Múchadh an stua i mbuidéal idirbhriste ardfholús | Saol fada (> 10,000 oibríocht), gan aon ghás, dlúth, cothabháil íseal | Teoranta do ≤52 kV |
| SF₆ CB | Múchann sreabhadh gáis stua sa seomra brú | Cumas cur isteach ard, insliú den scoth, dlúth | GWP ard (~23,500), imní comhshaoil, monatóireacht gháis ag teastáil |
| Aer-BLAST CB | Múchann aer ardbhrú stua | Gan gás guaiseach, oiriúnach le húsáid lasmuigh | Méid mór, cothabháil ard, go mór i léig |
Tábla 6 — Comparáid Teicneolaíochta Scoradán Ciorcaid MV
| Paraiméadar | Raon / Luachanna tipiciúla |
| Voltas Rátáilte | 3.6 kV, 7.2 kV, 12 kV, 17.5 kV, 24 kV, 36 kV, 40.5 kV, 52 kV |
| Rátáilte Gnáth Reatha | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| Reatha Briseadh Gearrchiorcaid | 12.5 kA, 16 kA, 20 kA, 25 kA, 31.5 kA, 40 kA, 50 kA |
| Gearr-Ama Seasamh | De ghnáth 1 s nó 3 s ag sruth gearrchiorcaid rátáilte |
| Seasamh Impulse Lightning (LIWV) | 60 kV (aicme 7.2 kV) go 250 kV (aicme 52 kV), in aghaidh an IEC 62271-1 |
| Meicníocht Oibriúcháin | Mótar luchtaithe an earraigh (caighdeánach); roghanna láimhe nó solenoid |
| Caighdeán Infheidhme | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tábla 7 — Sonraíochtaí Teicniúla Lascthrealamh MV
Feidhmíonn lascthrealamh ardvoltais ag voltais chórais os cionn 52 kV, le voltais a úsáidtear go coitianta de 72.5 kV, 145 kV, 245 kV, 420 kV, agus 550 kV. Tá an trealamh seo mar bhonneagar lasctha agus cosanta ríthábhachtach don ghréasán tarchuir bulc - an tsraith fuinnimh is airde den chóras cumhachta, atá freagrach as cainníochtaí móra fuinnimh leictrigh a iompar thar achair fhada idir ionaid ghiniúna agus lárionaid ualaigh réigiúnacha.
Is mór na hiarmhairtí a bhaineann le teip lascthrealamh HV: is féidir le scoradán ciorcaid lochtach amháin ag mórfhostáisiún tarchurtha 220 kV na céadta meigeavata giniúna nó ualaigh a dhínascadh. Is féidir le damáiste trealaimh ó shruthanna lochta ag leibhéil HV a bheith tubaisteach agus costasach. Míníonn an comhthéacs seo na ceanglais feidhmíochta an-éilitheacha agus tástála dochta nach mór lascthrealamh HV a shásamh.
I dteicneolaíocht AIS, déantar comhpháirteanna lascthrealaimh HV - scoradáin chiorcaid, dínascairí, lasca talmhaithe, claochladán ionstraime - a shuiteáil i struchtúir aeir agus aer ag soláthar inslithe idir na codanna beo agus an talamh. Is iad fostáisiúin AIS an caighdeán maidir le hathrú leibhéal tarchurtha le blianta fada anuas agus tá siad fós coitianta ar fud an domhain mar gheall ar shimplíocht, costas níos ísle, agus éascaíocht cothabhála agus iniúchta.
Teastaíonn achar suntasach talún ó fhostáisiúin AIS chun imréitigh sábháilteachta a choinneáil. D’fhéadfadh go mbeadh 1–3 heicteár ag teastáil ó ghnáthfhostáisiún AIS 220 kV, le roinnt méadar glantacháin idir na céimeanna agus an talamh.
I dteicneolaíocht GIS, tá gach comhpháirt beo lonnaithe laistigh d'imfháluithe alúmanaim sorcóireacha séalaithe, SF₆-líonta le gás. Fágann airíonna tréleictreach níos fearr SF₆ gur féidir imréitigh céim go talamh agus céim go céim a laghdú go suntasach, ag crapadh lorg an fhostáisiúin go 10–15% den achar coibhéiseach AIS.
Is fearr GIS i dtimpeallachtaí spás-srianta ar nós fostáisiúin uirbeacha faoi thalamh, ardáin amach ón gcósta, láithreáin ard-airde, agus limistéir thionsclaíocha atá truaillithe go mór.
Fíor 3 — Fostáisiún Tarchuir Lascthrealamh Gáis-Inslithe Ardvoltais (GIS).
Comhtháthaíonn lascthrealamh hibrideach feidhmeanna príomhúla iomadúla (scor ciorcad, dínascaire, lasc cré, claochladán reatha) laistigh de mhodúl amháin atá líonta SF₆. Cuireann sé seo laghdú ar lorg idirmheánach idir AIS agus GIS, ar chostas idir an dá cheann. Úsáidtear HGIS níos mó i síntí athfhorbraíochta agus breisithe acmhainne nuair a bhíonn GIS iomlán coscach ar chostais.
Is é an cineál puffer SF₆ nó scoradán ciorcaid féin-soinneáin an teicneolaíocht HV ceannasach. Laghdaíonn feabhsuithe ar chéimseata teagmhála agus ar rialú stua fuinneamh oibriúcháin, rud a chuireann ar chumas meicníochtaí iontaofa earrach-ghníomhaithe in ionad gníomhaithe móra hiodrálacha/aeir. Tá taighde fós á dhéanamh ar roghanna céimnithe SF₆ le haghaidh HV (meascáin CO₂/O₂, idirbhristeacha folúis), le húsáid tráchtála teoranta ó 2026.
| Paraiméadar | Sonraíocht Lascthrealamh Lugao HV |
| Raon Voltas | 3,600 V – 40,500 V (ag cloí le sainmhínithe aicme voltais IEC 62271-1) |
| Rátáilte Gnáth Reatha | Suas le 4,000 A |
| Seasann gearrchiorcad | Suas le 50 kA (1 s seasamh gearr-ama) |
| Cineál Imfhálú | Comh-aireachta miotail-iata go hiomlán inslithe; cumraíochtaí laistigh agus lasmuigh |
| Insliú Meán | Aer-inslithe (AIS) / Soladach-inslithe; Cumraíochtaí SF₆ ar fáil |
| Comhlíonadh Caighdeáin | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, Sraith ANSI/IEEE C37 |
| Deimhnithe | CE, ISO, CCC; Cineál-thástáil tríú páirtí |
Tábla 8 – Sonraíochtaí Teicniúla Lascthrealamh Lugao Power HV
Nuair a scarann teagmhálaithe scoradáin chiorcaid faoi ualach nó faoi shruth locht, coinníonn an fuinneamh leictreach stua plasma idir teagmhálaithe. Sroicheann na teochtaí 5,000-20,000 K, ag iompar sruth locht iomlán go dtí go múchtar é. Cinneann cumas múchadh stua an scoradáin — an luas le hidirbhriseadh ag nialas srutha nádúrtha — an sruth locht uasta in-idirbhriste (acmhainn bhriste) agus an fuinneamh ligthe isteach.
Sainmhíníonn meáin cur isteach, céimseata teagmhála, agus dearadh meicníochta oibriúcháin feidhmíocht scoradáin agus riachtanais chothabhála.
| Meánach | Raon Voltas | Briseadh Feidhmíochta | Tionchar Timpeallachta | Cothabháil | Treocht |
| Fholúis | LV – 52 kV | Ar fheabhas | Dada | An-íseal | Ag fás |
| SF₆ Gás | MV – HV | Ar fheabhas | GWP 23,500 ⚠ | Íseal (séalaithe) | Rialta ↓ |
| Aer (ACB) | LV | Maith | Dada | Measartha | Cobhsaí |
| Ola (Bulc) | MV (oidhreacht) | Maith | Riosca dóiteáin | Ard | Oidhreacht ↓ |
| CO₂ Meascán | MV– HV (dev) | Ag teacht chun cinn | GWP ~1 | TBD | Céim T&F |
Tábla 9 - Comparáid Stua-Múchadh Meán Trasna Catagóirí Lascthrealamh
Le Rialachán Gáis-F an AE (AE 2024/573) cuirtear deireadh le SF₆ do shuiteálacha nua MV ó 2030 ar aghaidh. Tá rialacha comhchosúla á nglacadh ag réigiúin eile. I measc na bhfreagraí tionscail tá:
⚠ NÓTA SOLÁTHAIR
I gcás tionscadal le saolré 20-30 bliain, seachnaítear costais athsholáthair luatha trí theicneolaíocht saor ó SF₆ a shonrú. Soláthraíonn lascthrealamh MV folúis agus soladach-inslithe Lugao Power roghanna comhlíontacha atá cosanta don todhchaí. Téigh i mbun innealtóireacht Lugao le haghaidh na réitigh is fearr saor ó SF₆.
| Paraiméadar | Sainmhíniú & Tábhacht |
| Voltas Rátáilte (Ur) | An voltas córais is airde is féidir leis an lascthrealamh oibriú go leanúnach. Ní mór dó a bheith níos mó ná an t-uasvoltas oibriúcháin le linn na suiteála. |
| Reatha Briseadh Gearrchiorcaid Rátaithe (ISc) | Uasmhéid srutha locht is féidir leis an scoradán cur isteach go hiontaofa. Ní mór dó a bheith níos mó ná sruth lochtach an chórais ionchasaigh. |
| Ráta Seasta Gearr Ama (Icw) | Is féidir le lascthrealamh uasta reatha a iompar ar feadh achair shainithe (1 s nó 3 s) gan damáiste struchtúrach. |
| Gnáthsruth Rátáilte (Ir) | Uasmhéid srutha ualaigh leanúnaigh laistigh de theorainneacha teirmeacha, le corrlach d'fhás ualaigh. |
| Leibhéil Inslithe (LIWV / SIWV) | Seasann Impulse Tintreach agus Voltas a Sheasadh le Rogaireacht a Athrú. Ní mór a chomhordú le cosaint borrtha. |
| Aicmiú Inmheánach Arc (IAC) | Sainíonn catagóirí IEC 62271-200 (A, B, AB) srianadh sábháilte lochtanna stua inmheánacha. |
| Cailliúint Leanúnachais Seirbhíse (LSC) | Sainmhíníonn catagóirí IEC 62271-200 LSC1/LSC2/LSC2B cibé an bhfuil bánna cóngaracha fós faoi fhuinneamh le linn cothabhála. |
Tábla 10 – Paraiméadair Theicniúla Lascthrealamh Criticiúla
| Caighdeán | Corp | Raon feidhme |
| IEC 62271-1 | IEC | Sonraíochtaí coiteanna maidir le lascthrealamh agus trealamh rialaithe HV — gach aicme voltais. |
| IEC 62271-100 | IEC | Scoradáin chiorcaid AC — bunchaighdeán MV/HV CB. |
| IEC 62271-200 | IEC | Lascthrealamh AC iata miotail le haghaidh 1 kV–52 kV — cóimeálacha MV. |
| IEC 62271-203 | IEC | Lascthrealamh miotail-iamhaithe gás-inslithe (GIS) le haghaidh >52 kV — GIS tarchuir. |
| IEC 61439-1/-2 | IEC | Comhthionóil lascthrealamh LV — fíorú dearaidh agus gnáththástáil. |
| Sraith ANSI/IEEE C37 | IEEE | Clúdaíonn sé scoradáin chiorcaid AC HV (C37.04/06/09), lascthrealamh MV (C37.20), tástáil. |
| GB/T 3906 | SAC | Caighdeán Síneach do lascthrealamh miotail-iamh 3.6-40.5 kV. Comhionann le IEC 62271-200. |
| Sraith IEC 60947 | IEC | Lascthrealamh LV agus trealamh rialaithe — caighdeáin feiste le haghaidh scoradáin, dínascairí, teagmhálaithe. |
Tábla 11 — Príomhchaighdeáin Idirnáisiúnta don Lascthrealamh
| Céim | Gníomhaíocht | Príomhcheisteanna & Rudaí Inghnóthaithe |
| 1 | Anailís Chórais | Déan/athbhreithnigh anailís ghearrchiorcaid. Aimsigh uassruth an locht ionchasaigh ag gach láthair. |
| 2 | Lódáil & Sainmhíniú ar Voltas | Sainmhínigh gnáthsruth rátáilte, voltas córais, rialáil voltais, ceanglais OLTC más infheidhme. |
| 3 | Roghnú Teicneolaíochta | Roghnaigh aicme voltais (LV/MV/HV), meán idirbhriste (folús/SF₆/aer), cineál imfhálaithe (AIS/GIS/miotal-iata), cumraíocht laistigh/amuigh. |
| 4 | Sainmhíniú ar Chaighdeáin | Sainaithin caighdeáin infheidhme, sonraigh deimhnithe riachtanacha (IEC, ANSI, CE, CCC, DNV, etc.) in RFQ. |
| 5 | Comhordú Cosanta | Sainmhínigh feidhmeanna sealaíochta, comhordú am-srutha, prótacal cumarsáide (IEC 61850, Modbus, DNP3), ceanglais IAC/LSC. |
| 6 | Coinníollacha Láithreáin | Sainmhínigh teocht, airde, taise, truailliú, crios seismeach, suiteáil laistigh / lasmuigh. Socraigh sonraí derating & imfhálú. |
| 7 | RFQ & Measúnú | Eisiúint sonraíocht theicniúil. Tairiscintí a mheas: comhlíonadh, tástálacha cineáil, seachadadh, tacaíocht, TCO. |
Tábla 12 - Sonraíocht Seacht gCéim Lascthrealamh & Próiseas Soláthair
| Roghnaigh Lascthrealamh MV Fholúis/Soladach Inslithe nuair… | Roghnaigh SF₆ GIS nuair… |
| SF₆ toirmiscthe nó rialaithe; cosaint don todhchaí, íseal-riosca comhshaoil; MV ≤ 40.5 kV; cothabháil íseal; rogha taobh istigh | Achar an láithreáin srianta go mór; voltas >40.5 kV; timpeallacht lasmuigh an-truaillithe; eatramh cothabhála leathnaithe; feidhmíocht séalaithe heirméiteach |
Tábla 13 – Treoir Roghnú Teicneolaíochta: Fholúis/SI vs SF₆ GIS
💡 INSIGHT EOCHAIR
Anailís TCO: Thar shaol seirbhíse 20 bliain, sháraíonn costais chothabhála iomlána lascthrealamh SF₆ MV agus costais deireadh ré na roghanna eile atá inslithe i bhfolús/soladach faoi 15–25% (lena n-áirítear aisghabháil SF₆). Moltar go láidir é seo a chainníochtú roimh ghealltanas.
Lugao Power Co., Teo.Is sainmhonaróir tosaigh sa tSín é lascthrealamh leictreach, claochladáin chumhachta, agus fostáisiúin claochladáin de chineál bosca. Le fócas tiomnaithe ar threalamh dáileacháin cumhachta, tá saineolas domhain innealtóireachta forbartha ag Lugao thar an raon iomlán voltais - ó lascthrealamh dáilte íseal-voltais go caibinéid ardvoltais iata miotail - ag freastal ar fhóntais, ar chonraitheoirí EPC, ar oibreoirí tionsclaíocha, agus ar fhorbróirí tionscadail fuinnimh in-athnuaite ar fud na margaí domhanda.
Déanann soláthar díreach monarchan mar aon le cumas láidir OEM, comhlíonadh ilchaighdeánach, agus foireann tacaíochta theicniúil an-sofhreagrach, Lugao mar chomhpháirtí soláthair tosaíochta do thionscadail idirnáisiúnta a éilíonn cáilíocht, comhlíonadh agus praghsáil iomaíoch.

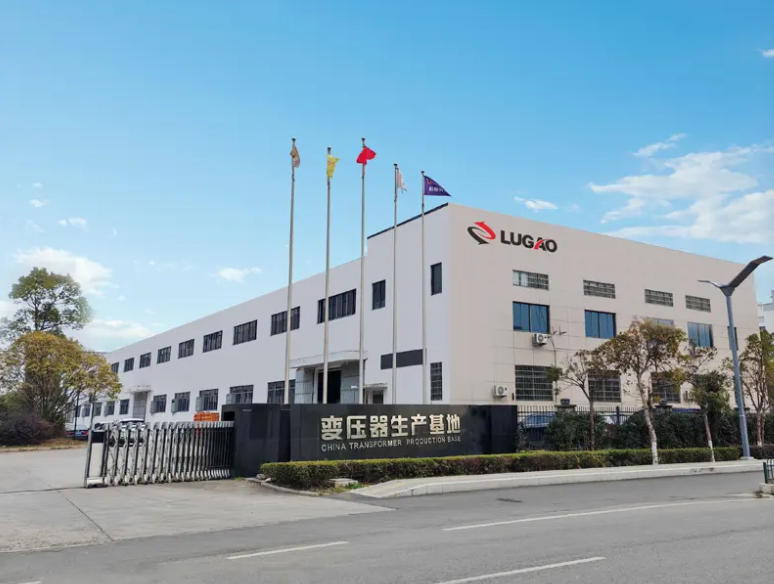

Fíor 4 — Lugao Power Co., Ltd. Áis Déantúsaíochta
| Táirge | Voltas / Raon Reatha | Caighdeáin | Deimhnithe |
| Príomh-Bhord Dáilte LV (MDB) | Suas le 1,000 V / suas le 6,300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Lárionad Rialaithe Mótair LV (MCC) | Suas le 1,000 V / suas le 4,000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |

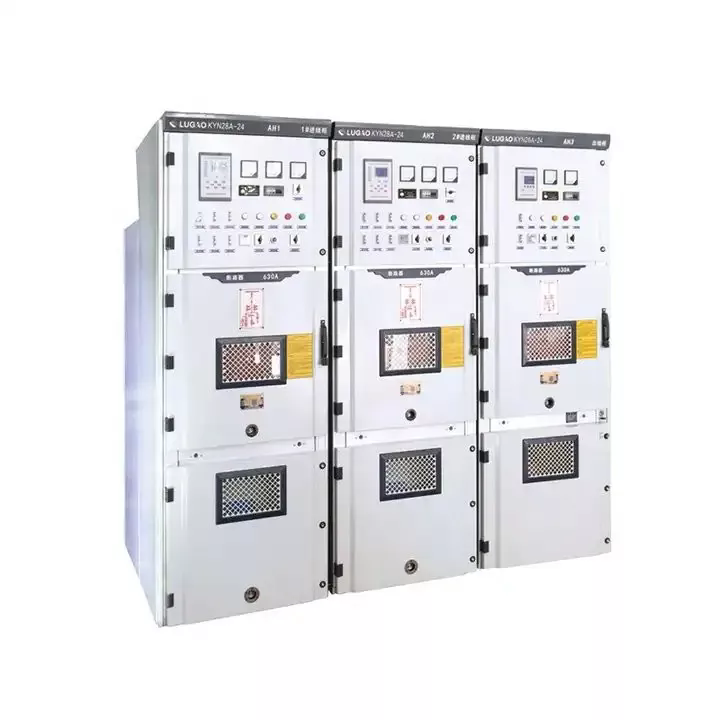

| Lascthrealamh MV Miotal-Iata | 3.6 kV – 40.5 kV / suas le 4,000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Cineál-Tástáil |
| Príomhaonad Fáinne (RMU) | 12 kV - 40.5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Cineál-Tástáil |
| Comh-Aireachta Miotail-Iata go hiomlán inslithe | 12 kV – 40.5 kV / suas le 4,000 A | IEC 62271-200 | CE, ISO, Cineál-Tástáil |
| Lascthrealamh HV | 3,600 V – 40,500 V / suas le 4,000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Cineál-Tástáil |
| Saincheaptha / OEM Lascthrealamh | De réir sonraíochta an chustaiméara | IEC / ANSI / GB / BS (in aghaidh an tionscadail) | De réir riachtanas an tionscadail |
Tábla 14 - Punann Táirge Lascthrealamh Cumhachta Lugao
Tá oibríochtaí déantúsaíochta agus innealtóireachta Lugao Power deimhnithe go ISO 9001, le Córas Bainistíochta Cáilíochta (QMS) a chlúdaíonn gach céim de réadú táirgí - ó iniúchadh ábhar ag teacht isteach trí rialú próisis déantúsaíochta, tástáil táirge críochnaithe, agus tacaíocht iar-seachadta. Áirítear leis an QMS nósanna imeachta rialaithe le haghaidh athbhreithniú dearaidh, cáilíocht soláthraithe, bainistíocht trealaimh tástála calabraithe, próiseáil neamhchomhlíonta, agus gníomh ceartaitheach.
Deimhníonn tástáil cineáil — a dhéantar ar aonaid fhréamhshamhail ag saotharlanna creidiúnaithe tríú páirtí um thástáil ardvoltais — go gcomhlíonann an dearadh na ceanglais feidhmíochta sonraithe go léir. Déantar línte táirge caighdeánacha Lugao a chineál-thástáil de réir na gcaighdeán IEC agus GB is infheidhme. Tá tuarascálacha tástála cineáil ó shaotharlanna aitheanta (lena n-áirítear KEMA, TÜV Rheinland, SGS, CPRI, agus CEPRI) ar fáil lena n-athbhreithniú mar chuid den phacáiste doiciméadachta réamhcháilíochta.
Áirítear le tástálacha cineáil do lascthrealamh MV (IEC 62271-200):
| Tástáil Ghnáthaimh | Caighdeán / Critéir Ghlactha |
| Minicíocht Cumhacht Sheasamh | Voltas feidhmithe ar an leibhéal inslithe rátáilte ar feadh 1 nóiméad — gan aon splanc ró-mhór nó sceitheadh suaite |
| Friotaíocht Inslithe | Tástáil megger ag 2.5 kV nó 5 kV DC; toradh i gcomparáid leis an mbunlíne agus leis an tairseach íosta glactha |
| Tástáil Oibríocht Mheicniúil | Rothar meicníochtaí oibriúcháin an scoradáin chiorcaid agus an dínascaire; amanna oibriúcháin agus taistil tomhaiste |
| Fíorú Idirghlasála | Gach comhghlasáil sábháilteachta (meicniúil agus leictreach) fíoraithe chun seichimh aistrithe míchearta a chosc |
| Tástáil Feidhme Leaschraolacháin Cosanta | Gach feidhm cosanta cumraithe a thástáil i gcoinne socruithe sealaíochta; amanna turais fíoraithe de réir na sonraíochta |
| Seiceáil Ciorcad Sreangaithe & Rialaithe | Gach leanúnachas rialaithe agus sreangú tánaisteach, polaraíocht agus insliú fíoraithe i gcoinne líníochtaí ceadaithe |
| Cigireacht Amharc agus Toiseach | Gach comhpháirt, lipéadú, marcáil busbar, agus naisc fíoraithe i gcoinne líníochtaí déantúsaíochta ceadaithe |
Tábla 15 – Gnáthchlár Tástála Cumhachta Lugao le haghaidh Lascthrealamh
TIOMANTAS CÁILÍOCHTA
Tá pacáiste doiciméadúchán teicniúil iomlán ag gabháil le gach lastas lascthrealamh Lugao Power: tuarascáil tástála gnáthaimh leis na luachanna tomhaiste agus na critéir ghlactha go léir, tagairtí deimhnithe tástála cineáil, deimhnithe ábhar, taifid chalabrúcháin do threalamh tástála, taifid iniúchta tríthoiseacha, agus líníochtaí mar a tógadh. Is féidir cigireacht tríú páirtí agus FAT fianaithe a shocrú arna iarraidh sin.
