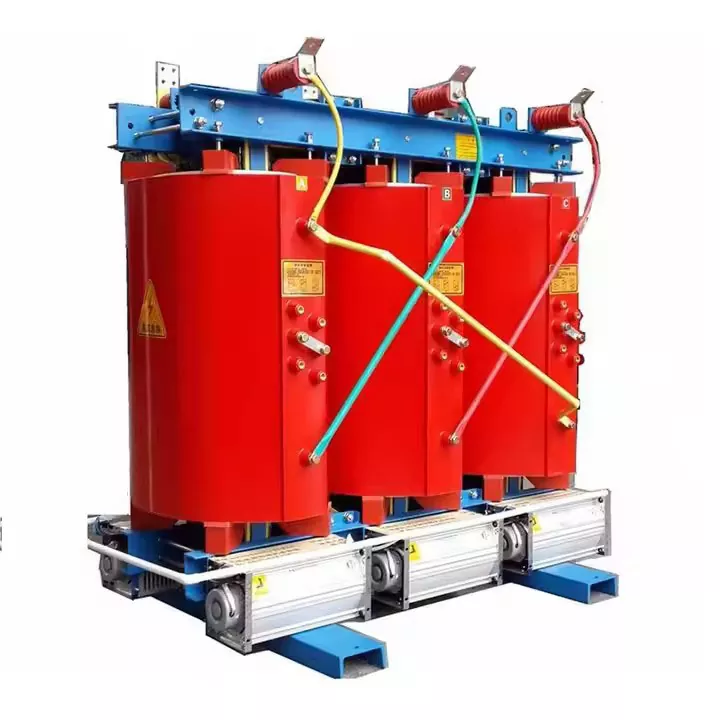

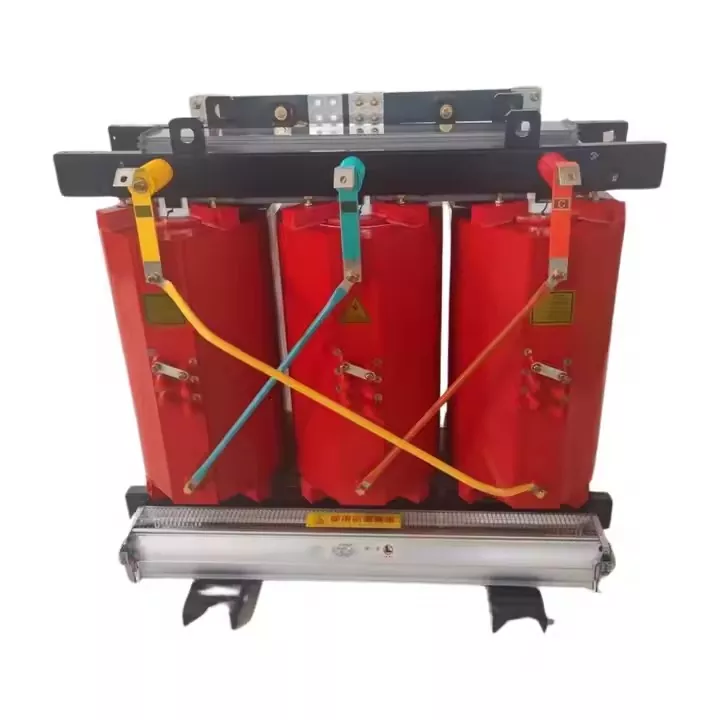

Murab ionann agus traidisiúntaClaochladáin Ola-Tumadóireachta, an SC (B) 13--20-10KV roisín teilgthe de chineál tirim a ghiaráil teicneolaíocht réitigh roisín resin eapocsa chun caighdeáin feidhmíochta a ath-shainmhíniú, rud a chiallaíonn gur rogha fíor-riachtanach é do shuíomhanna bonneagair criticiúla agus suíomhanna uirbeacha.
Sula ndéanann tú iniúchadh ar a ghnéithe, déanaimis ainm an tsamhail a dhíchódú:
S: Léiríonn sé claochladán trí chéim (seasann an "S" le haghaidh "trí chéim" i Sínis).
C: Léiríonn sé insliú roisín teilgthe, an phríomhtheicneolaíocht a chinntíonn sábháilteacht dóiteáin agus marthanacht.
.
13: An tsraithuimhir dearaidh, ag léiriú atriallta ard -innealtóireachta le haghaidh éifeachtúlachta feabhsaithe.
: Tá an chumas rátáilte ó 50 kVa go 3150 kVa.
20-10kV: Leibhéal an Voltais Taobh-Voltais.
● Airde suiteála: Gan níos mó ná 1000m os cionn leibhéal na farraige;
● Waveform Voltas Soláthair Cumhachta: Cosúil le tonn Sín;
● Siméadracht voltas soláthair cumhachta ilchéime: Ba chóir go mbeadh na voltais soláthair cumhachta atá ceangailte le claochladán ilchéime siméadrach;
● Teocht chomhthimpeallach: Teocht an aeir uasta +40 ° C; An meánteocht laethúil uasta +30 ° C; An meánteocht bhliantúil uasta +20 ° C; Teocht an aeir íosta -25 ° C (is infheidhme maidir le claochladáin faoi dhíon).
● Croí
1. Tá an croí tógtha de bhileoga cruach sileacain fuar-rollta le tréscaoilteacht mhaighnéadach ard, treoshuíomh gráin den scoth, agus 45 ° ailt go hiomlán claonta. Baineann an croí úsáid as struchtúr pláta tarraingthe feadán cearnógach speisialta, le croí -chosa ceangailte le téip inslithe. Tá an croí-dhromchla brataithe le roisín speisialta chun taise agus meirge a chosc, ag laghdú go héifeachtach caillteanais gan ualach, sruth gan ualach, agus croí-thorann.
2.Safe, lasair-retardant, agus saor ó thruailliú, is féidir é a shuiteáil go díreach ag an ionad ualaigh.
3. Costais saor ó chothabháil, éasca le suiteáil, agus ísealchostais oibriúcháin foriomlána.
Ceadaíonn Friotaíocht Taise Taise gnáth-oibríocht ag taise 100% agus is féidir é a chur ar ais i bhfeidhm tar éis briseadh amach gan réamh-thriomú.
5. Ráthaítear caillteanais, urscaoileadh páirteach íseal, torann íseal, agus diomailt teasa láidir. Tá córas cuimsitheach rialaithe cosanta teochta ann, agus soláthraíonn sé dearbhú iontaofa le haghaidh oibríocht chlaochladáin shábháilte. Iontaofacht ard. Bunaithe ar staidéir oibríochtúla ar tháirgí atá i bhfeidhm cheana féin, tá caighdeáin ghairmiúla idirnáisiúnta bainte amach ag táscairí iontaofachta an táirge.
● corna scragall
Baineann an fhoirceannadh ísealvoltais úsáid as píosa amháin scragall copair, mar aon le hinsliú cas Aicme F, créachta ar mheaisín foirceanta scragall ísealvoltais tiomnaithe. Tugann cornaí scragall aghaidh go héifeachtach ar na saincheisteanna suntasacha a bhaineann le strus gearr-chiorcaid ard, éagothroime ampere-cas, droch-dhíscaoileadh teasa, earráidí uillinn Helix foirceanta, agus caighdeán táthúcháin láimhe éagobhsaí a bhaineann le táirgí sreinge ísealvoltais, ard-reatha. Baineann ár gcuideachta úsáid freisin as pota roisín agus curing chun bailchríoch taise agus atá frithsheasmhach in aghaidh taise a chruthú.
● Gléas Rialaithe Teochta
Baineann an claochladán úsáid as teirmiméadar comhartha Sraith BWDK. Tá an braiteoir teochta leabaithe sa leath uachtarach den chorna ísealvoltais, ag brath agus ag taispeáint leibhéal taise oibriúcháin gach ceann de na trí chéim go huathoibríoch. Tá feidhmeanna aláraim ró-theochta agus feidhmeanna tripping ann freisin.
● Comhshó voltais
Ceadaíonn an cónascaire comhshó voltais idir 10kV agus 20kV i bpoist dhifriúla, ag freastal ar riachtanais chórais 10kV agus 20kV, faoi seach.
Níl an tsábháilteacht neamh-shoshannta i gcórais chumhachta, go háirithe i gceantair ardriosca nó daonra. Tógtar an claochladán SC (b) 13--20-10KV chun barr feabhais a chur air seo, le gnéithe a thugann aghaidh ar ghuaiseacha dóiteáin, taise, agus cobhsaíocht oibríochtúil. Tá roisín eapocsa, ábhar inslithe an chlaochladáin, saor ó thruailliú, saor ó thruailliú, go bunúsach. Ní scaoileann sé gáis thocsaineacha nuair a bhíonn sé nochta do theochtaí arda agus is féidir leis róthéamh gearrthéarmach a sheasamh gan tine a ghabháil. Fágann sé seo go bhfuil an claochladán oiriúnach do shuíomhanna atá íogair ó thaobh dóiteáin de, mar shampla:
● Spásanna faoi thalamh: fobhealaí, mianaigh, agus tolláin.
● Foirgnimh Phoiblí: Scoileanna, Ospidéil, agus Ionaid Tráchtála.
● Áiseanna criticiúla: Gléasraí cumhachta, réimsí ola, agus foirgnimh ard-ardú.
Más cosúilClaochladáin Ola-Tumadóireachta, níl aon bhaol ann go dtarlóidh éilliú ithreach nó uisce ó sceitheadh - ag ailíniú le caighdeáin chomhshaoil nua -aimseartha.
Chun solúbthacht an chlaochladóra a thuiscint, déanaimis súil ar a phríomhpharaiméadair theicniúla:
| Cumas Rátáilte (KVA) | Teaglaim voltais | Bí le lipéad an ghrúpa | Caillteanas (KW) | Sruth reatha gan ualach (%) | Ciorclán gearr (%) | |||
| HV (KV) | HV raon deireanach | LV (KV) | Luchtú | Gan aon ualach | ||||
| 50 | 20, 2224/1011, 12 | ± 5%± 2x2.5% | 0.4 | Dyn11 | 1.23 | 0.3 | 2.3 | 6 |
| 100 | 1.98 | 0.47 | 1.9 | |||||
| 160 | 2.46 | 0.58 | 1.7 | |||||
| 200 | 2.93 | 0.64 | 1.6 | |||||
| 250 | 3.4 | 0.73 | 1.5 | |||||
| 315 | 4.06 | 0.84 | 1.4 | |||||
| 400 | 4.82 | 1.0 | 1.3 | |||||
| 500 | 5.76 | 1.17 | 1.3 | |||||
| 630 | 6.8 | 1.32 | 1.2 | |||||
| 800 | 8.22 | 1.52 | 1.1 | |||||
| 1000 | 9.73 | 1.79 | 1.0 | |||||
| 1250 | 11.48 | 2.06 | 1.0 | |||||
| 1600 | 13.79 | 2.41 | 0.9 | |||||
| 2000 | 16.29 | 2.8 | 0.9 | |||||
| 2500 | 19.27 | 3.34 | 0.8 | |||||
| 3150 | ||||||||

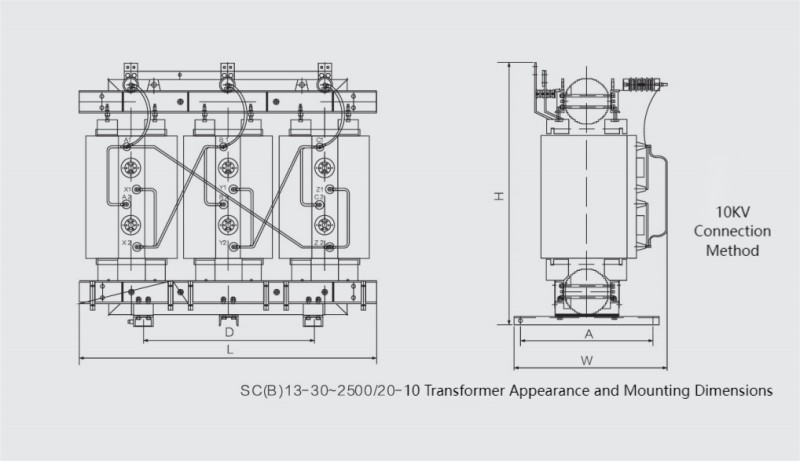

| . | Cumas | Méid an táirge | Bonnphláta | Abair | |||
| Ar fad | Leithead | Airde | Cothrománach | Ingearach | |||
| 1 | 100 | 970 | 690 | 955 | 550 | 600 | |
| 2 | 125 | 985 | 745 | 1080 | 660 | 660 | |
| 3 | 160 | 990 | 750 | 1080 | 660 | 660 | |
| 4 | 200 | 990 | 755 | 1090 | 660 | 660 | |
| 5 | 250 | 1040 | 780 | 1030 | 660 | 660 | |
| 6 | 315 | 1060 | 775 | 1120 | 660 | 660 | |
| 7 | 400 | 1090 | 785 | 1150 | 660 | 660 | |
| 8 | 500 | 1110 | 795 | 1210 | 660 | 660 | |
| 9 | 630 | 1240 | 900 | 1130 | 820 | 820 | |
| 10 | 800 | 1320 | 905 | 1280 | 820 | 820 | |
| 11 | 1000 | 1370 | 925 | 1330 | 820 | 820 | |
| 12 | 1250 | 1420 | 1000 | 1470 | 940 | 940 | |
| 13 | 1600 | 1460 | 1010 | 1570 | 940 | 940 | |
| 14 | 2000 | 1520 | 1150 | 1580 | 1070 | 1070 | |
| 15 | 2500 | 1620 | 1150 | 1700 | 1070 | 1070 | |
